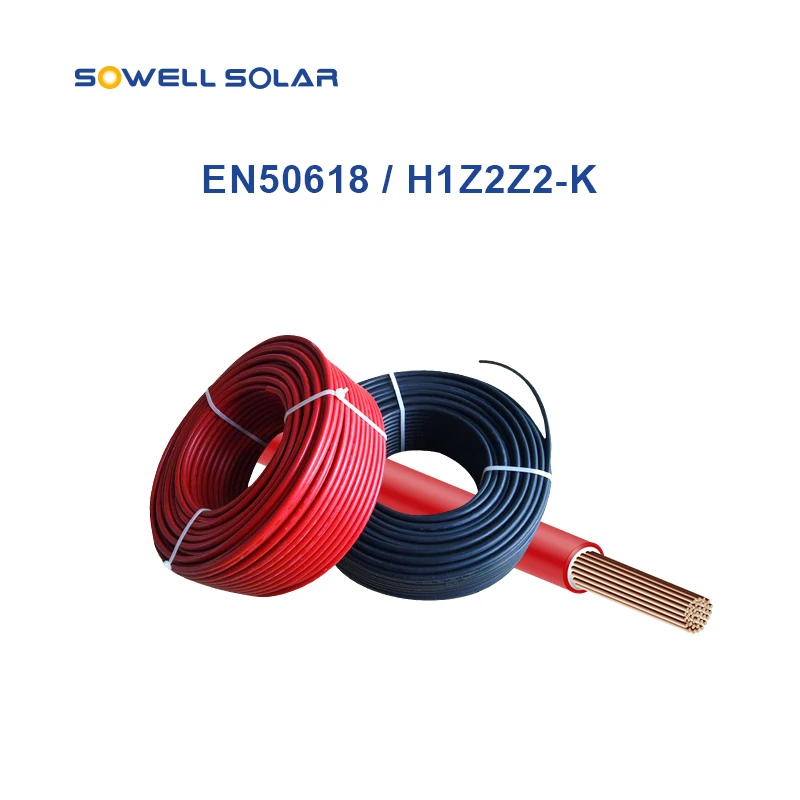

Kabel fotovoltaik (PV) lapis ganda poliolefin bebas halogen dan terhubung silang ini dirancang khusus untuk sistem pembangkit listrik tenaga surya.
Kabel Fotovoltaik H1Z2Z2-K - EN 50618 sepenuhnya kompatibel dengan sebagian besar komponen fotovoltaik dengan daya hingga 1500 V DC, termasuk kotak sambungan PV dan konektor PV, menjadikannya solusi ideal untuk instalasi tenaga surya skala perumahan, komersial, dan utilitas.
Direkayasa untuk penggunaan luar ruangan jangka panjang, kabel ini memberikan kinerja kelistrikan, kekuatan mekanis, dan ketahanan lingkungan yang sangat baik, memastikan transmisi daya yang aman dan andal sepanjang masa pakai sistem PV.
Kabel PV Surya PNTECH
EN 50618 H1Z2Z2-K
1×**mm²
DC 1500V
Jangan putuskan sambungan saat ada beban
Kabel PV Surya 4 mm²

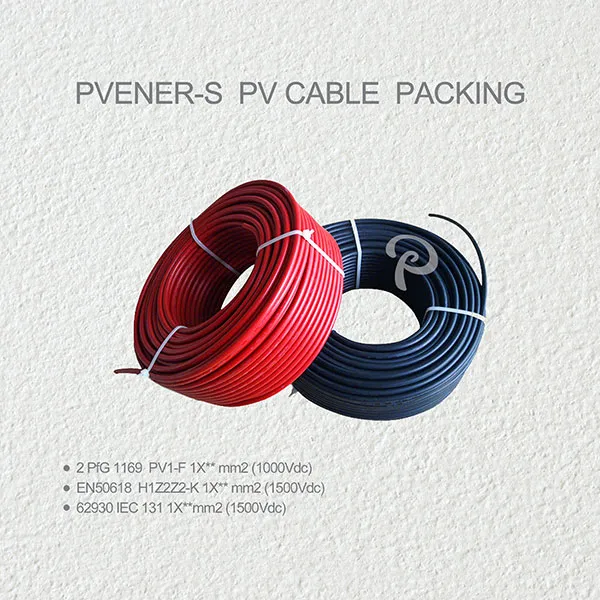

100 meter per gulungan, 112 gulungan per palet

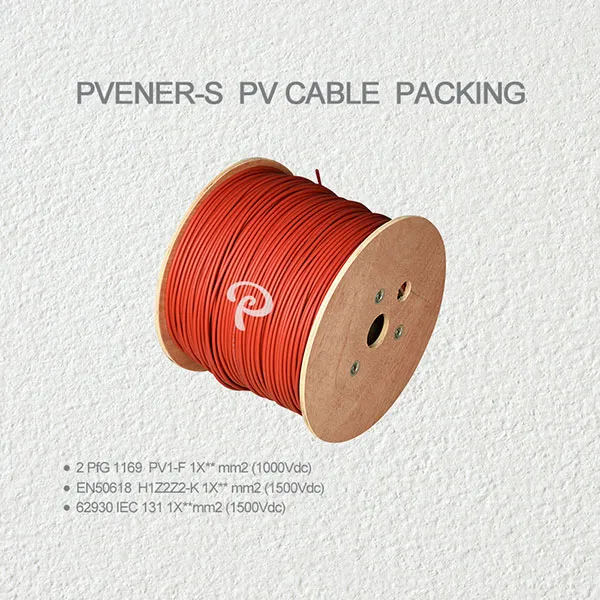

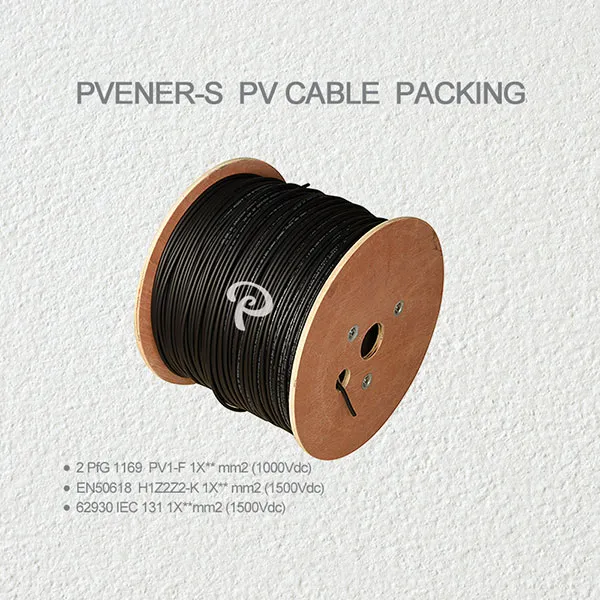

500 meter per gulungan, 18 gulungan per palet
Pemuatan Kontainer
Satu kontainer berukuran 20 kaki dapat memuat 20 palet
Kustomisasi
Ukuran kabel lainnya, panjang gulungan, dan opsi pengemasan tersedia berdasarkan permintaan
1.Konduktor
Konduktor tembaga kaleng, diproduksi sesuai dengan IEC 60228, Kelas 5, memberikan fleksibilitas, konduktivitas, dan ketahanan korosi yang sangat baik.
2.Isolasi
Poliolefin tahan api bebas halogen dan rendah asap 125°C, memastikan stabilitas termal yang tinggi, keamanan kelistrikan, dan perlindungan lingkungan.
3. Selubung Luar
Poliolefin tahan api bebas halogen dan rendah asap 125°C, menawarkan ketahanan yang kuat terhadap panas, abrasi, dan kondisi lingkungan luar ruangan.
4. Proses Khusus
Teknologi ikatan silang berkas elektron (ikatan silang E-beam), meningkatkan kekuatan mekanik, ketahanan terhadap penuaan termal, dan keandalan jangka panjang.
| Nomor Barang. | Produk Nama |
Model | Dinilai Voltase |
Salib konduktor bagian mm 2 |
Desain untaian Nomor x Ø mm |
Konduktor perlawanan Ω / km 20°C |
Luar-Ømm | Sarung Warna |
|---|---|---|---|---|---|---|---|---|
| PV-H1-15B | Kabel PV | H1Z2Z2-K | 1500VDC | 1X1.5 | 30/0,25 | 13.70 | 4,7±0,1mm | Hitam |
| PV-H1-15R | Kabel PV | H1Z2Z2-K | 1500VDC | 1X1.5 | 30/0,25 | 13.70 | 4,7±0,1mm | Merah |
| PV-H1-25B | Kabel PV | H1Z2Z2-K | 1500VDC | 1X2.5 | 49/0,25 | 8.21 | 5,3±0,1mm | Hitam |
| PV-H1-25R | Kabel PV | H1Z2Z2-K | 1500VDC | 1X2.5 | 49/0,25 | 8.21 | 5,3±0,1mm | Merah |
| PV-H1-40B | Kabel PV | H1Z2Z2-K | 1500VDC | 1X4,0 | 56/0,285 | 5.09 | 5,6±0,1mm | Hitam |
| PV-H1-40R | Kabel PV | H1Z2Z2-K | 1500VDC | 1X4.0 | 56/0,285 | 5.09 | 5,6±0,1mm | Merah |
| PV-H1-60B | Kabel PV | H1Z2Z2-K | 1500VDC | 1X6,0 | 84/0,285 | 3.39 | 6,1±0,1 mm | Hitam |
| PV-H1-60R | Kabel PV | H1Z2Z2-K | 1500VDC | 1X6.0 | 84/0,285 | 3.39 | 6,1±0,1 mm | Merah |
| PV-H1-100B | Kabel PV | H1Z2Z2-K | 1500VDC | 1X10 | 77/0.4 | 1.95 | 7,3±0,1mm | Hitam |
| PV-H1-100R | Kabel PV | H1Z2Z2-K | 1500VDC | 1X10 | 77/0.4 | 1.95 | 7,3±0,1mm | Merah |
| PV-H1-160B | Kabel PV | H1Z2Z2-K | 1500VDC | 1X16 | 126/0.4 | 1.24 | 9,3±0,1mm | Hitam |
| PV-H1-160R | Kabel PV | H1Z2Z2-K | 1500VDC | 1X16 | 126/0.4 | 1.24 | 9,3±0,1mm | Merah |
| PV-H1-250B | Kabel PV | H1Z2Z2-K | 1500VDC | 1X25 | 196/0.4 | 0.795 | 11,2±0,1mm | Hitam |
| PV-H1-250R | Kabel PV | H1Z2Z2-K | 1500VDC | 1X25 | 196/0.4 | 0.795 | 11,2±0,1mm | Merah |
| PV-H1-350B | Kabel PV | H1Z2Z3-K | 1500VDC | 1X35 | 273/0.4 | 0.565 | 12,6±0,1mm | Hitam |
| PV-H1-350R | Kabel PV | H1Z2Z4-K | 1500VDC | 1X35 | 273/0,5 | 0.565 | 12,6±0,1mm | Merah |
| Desain kabel | |
|---|---|
| Konduktor | Kabel tembaga kaleng, menurut IEC 60228, Kelas 5 |
| Isolasi | 125 ℃ Poliolefin Tahan Api Bebas Halogen Rendah Asap |
| Jaket luar | 125℃ Poliolefin Tahan Api Bebas Halogen Rendah Asap |
| Teknologi khusus | Berkas elektron berikatan silang |
| Karakteristik kelistrikan | |
| Tegangan terukur U0/U | AC 1000V, DC 1500V |
| Kisaran suhu | -40℃ hingga +90℃ |
| Maks. suhu pada konduktor | 120℃ |
| Minimal. radius lentur | 5 x diameter kabel |
| Standar Industri | EN 50618:2014 |
| Kekuatan tarik dan perpanjangan | menurut EN 60811-1-1 |
| Pembengkokan dingin | menurut EN 60811-1-4 |
| Sifat ketahanan termal | menurut EN60216-2 |
| Bebas halogen | menurut 50525-1 Lampiran B |
| Resistensi ozon | menurut EN 50396 |
| ketahanan terhadap sinar UV | menurut HD 605/A1 |
| Karakteristik api | menurut IEC 60332-1-2 |
| Dimensi dan spesifikasi dapat berubah tanpa pemberitahuan sebelumnya. | |
Kami memiliki pengalaman 10 tahun dalam produksi kabel PV dan konektor PV. Kami dapat memproduksi 200.000 meter kabel PV dan 50.000 set konektor PV per hari. Palet standar kami lebih cocok untuk penjualan global. Pabrik kami tidak hanya memiliki 6 jalur produksi kabel berkecepatan tinggi, tetapi juga memiliki peralatan penghubung silang iradiasi elektronik, yang merupakan peralatan utama untuk mengontrol kualitas kabel. Teknologi canggih kami menjamin produksi kabel berkualitas tinggi.
