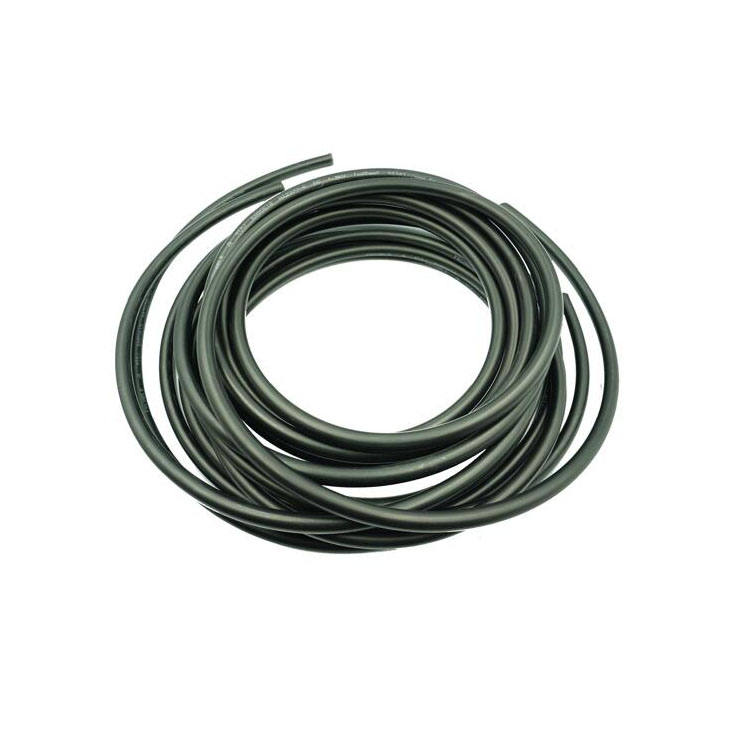

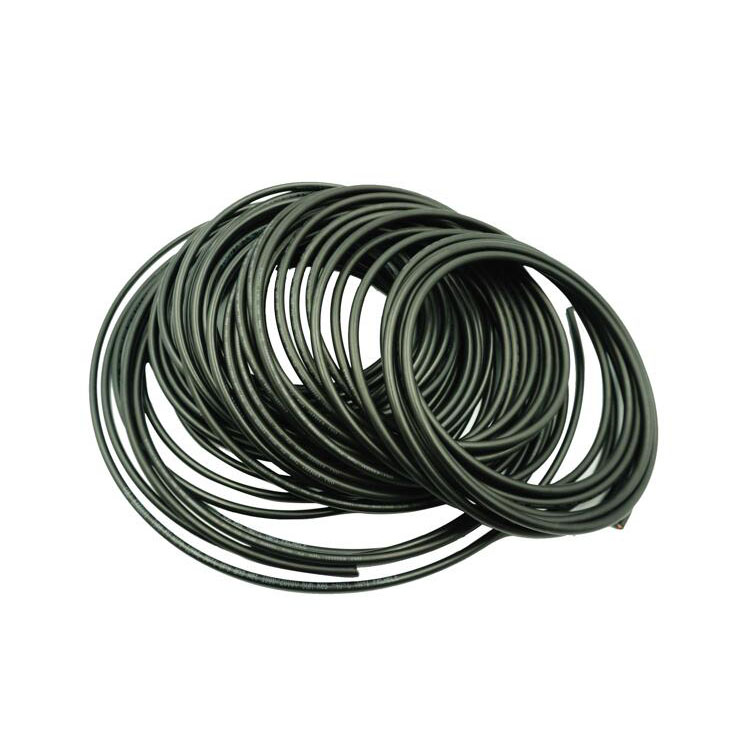

Kabel PV Tembaga Kaleng Murni IEC 62930

Sebagai produsen sumber kabel fotovoltaik, untuk menjamin kualitas produk, SOWELLSOLAR mengikuti standar sistem manajemen mutu (IEC) dalam proses produksi dan mengontrol secara ketat setiap lini produksi. Kabel PV Tembaga Kaleng Murni IEC 62930 telah menjalani sejumlah pengujian ketat untuk memastikan bahwa produk dapat bekerja dengan baik dalam berbagai kondisi yang keras. Kabel PV kaleng murni adalah jenis kabel yang khusus digunakan dalam sistem pembangkit listrik tenaga surya. Hal ini terutama digunakan untuk mengirimkan arus searah yang dihasilkan oleh panel fotovoltaik surya ke inverter atau peralatan lain untuk diubah menjadi pasokan arus bolak-balik untuk keperluan domestik, industri atau komersial.

mengirimkan permintaan

Deskripsi Produk

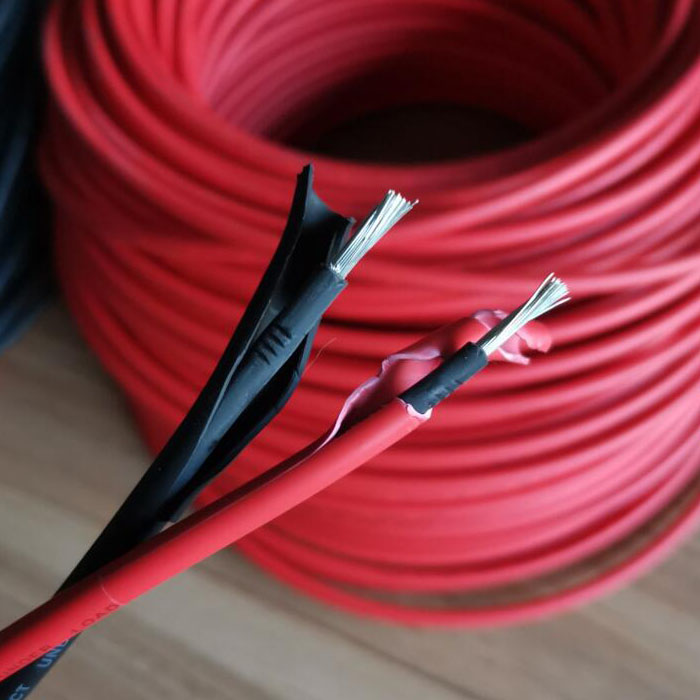

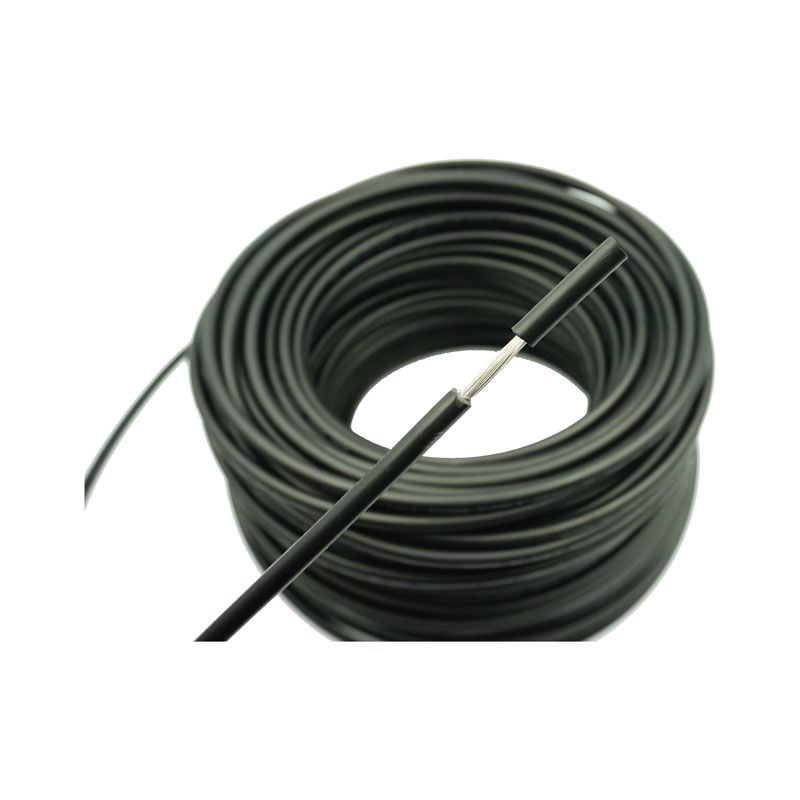

Kabel PV Tembaga Kaleng Murni IEC 62930 biasanya terdiri dari kabel tembaga multi untai, Model yang berbeda adalah penampang konduktor yang berbeda. Nomor desain untai 56 dan 84 adalah model umum, lihat 4mm² dan 6mm². Kabel kami (Kabel PV Tembaga Kaleng Murni) telah dirancang khusus dan dipilih dengan ketahanan panas tinggi, tahan cuaca, dan tahan UV untuk memastikan pengoperasian stabil jangka panjang di lingkungan luar ruangan. Kabel PV Tembaga Kaleng dipasang di antara panel surya dan terhubung ke inverter. Ketika matahari menyinari panel fotovoltaik, mereka menghasilkan arus searah, yang disalurkan ke inverter melalui kabel fotovoltaik. Inverter kemudian mengubah DC menjadi AC dan menyuplainya ke peralatan atau jaringan yang perlu digunakan. Kami menyediakan kabel berkualitas tinggi yang dirancang dan diproduksi khusus untuk menghubungkan berbagai komponen sistem pembangkit listrik tenaga surya dan mengirimkan daya DC/AC.

EN50618 Daya dukung kabel saat ini yang ditentukan dalam standar

Tabel A.2 — Rekomendasi penggunaan kabel untuk sistem PV

1	2	3
Konstruksi	Penggunaan yang disarankan	Komentar
Kabel untuk sistem PV H1Z2Z2-K	Ditujukan untuk digunakan dalam instalasi PV misalnya. menurut. ke HD 60364-7-712. Mereka dimaksudkan untuk penggunaan permanen di luar dan di dalam ruangan, untuk pemasangan yang dapat dipindahkan, digantung bebas, dan dipasang secara bebas. Pemasangannya juga pada saluran dan saluran utama, di dalam atau di bawah plester serta pada peralatan. Cocok untuk aplikasi di/pada peralatan dengan isolasi pelindung (kelas perlindungan II) Mereka pada dasarnya tahan hubung singkat dan gangguan bumi menurut. ke HD 60364-5-52.	Untuk radius tekukan yang direkomendasikan, lihat EN 50565-1:2014, Tabel 3 Maks. suhu penyimpanan: + 40 ℃ Min. suhu untuk pemasangan dan penanganan: - 25 ℃

Tabel A.3 — Jarak pembawa arus kabel PV

Luas penampang nominal mm²	Daya dukung arus menurut cara pemasangannya
Luas penampang nominal mm²	Kabel tunggal bebas di udara A	Kabel tunggal di permukaan A	Dua kabel bermuatan bersentuhan, pada suatu permukaan A
1,5	30	29	24
2,5	41	39	33
4	55	52	44
6	70	67	57
10	98	93	79
16	132	125	107
25	176	167	142
35	218	207	176
50	276	262	221
70	347	330	278
95	416	395	333
120	488	464	390
150	566	538	453
185	644	612	515
240	775	736	620
Suhu lingkungan: 60 ℃ (lihat Tabel A.4 untuk suhu lingkungan lainnya) maks. suhu konduktor: 120 ℃.
CATATAN Perkiraan periode penggunaan maksimal. suhu konduktor 120 ℃ dan pada suhu maks. suhu sekitar 90 ℃ dibatasi hingga 20.000 jam.
